FM-ZSXT環境噪聲自動監測系統

環境噪聲自動監測系統是在監測點位采用連續自動監測儀器對環境噪聲（聲環境功能區噪聲、交通 噪聲、固定污染源噪聲等）進行連續的數據采集、處理和分析的儀器系統。

環境噪聲自動監測系統主要 由噪聲自動監測子站、管理控制中心及數據傳輸系統組成。自動監測子站由噪聲監測終端、全天候戶 外傳聲器單元、GPS、氣象、車流量、各種選配部件、不間斷電源（UPS）、數據傳輸設備、固定站設 施等構成，管理控制中心主要由數據通信服務器、數據存儲服務器、噪聲計算工作站、管理系統、信 息發布系統等構成。

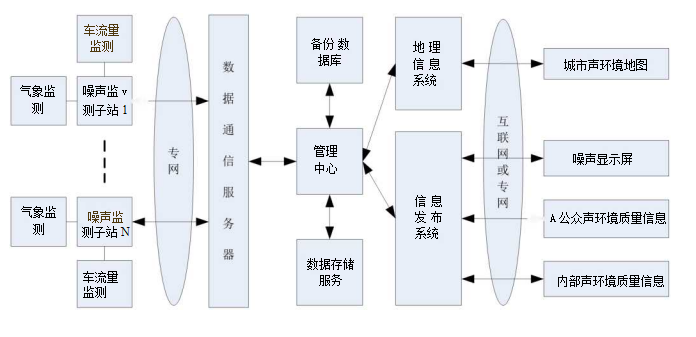

噪聲自動監測系統結構示意圖

系統特點：

能夠滿足聲環境功能區噪聲、交通噪聲、固定污染源噪聲等的聯系監測。

能夠采集氣象數據（風速、風向、雨量、氣壓、溫度和濕度），統計時可以自動剔除下 雨或大風時候的數據，并在實時數據上做無效數據標記。

可集成交通數據，測量車流量和車速等，用于交通噪聲的監測。

可以對數據進行長期監測和保存，可以提供噪聲治理分析。

能夠提供自定義報表，根據用戶的要求生成所需報表。

及時性事件通知，實時將系統事件發送到管理人員手機上。

提供多用戶級別管理，可以實現管理人員各自管理自己負責的部分，不會影響到其他管 理人員。

公眾聲環境質量數據發布的自動篩選功能

采用多種通信方式，數據傳輸模式、傳輸流程、傳輸格式等

安全可靠，采用全不銹鋼機箱，強度高、耐腐蝕。

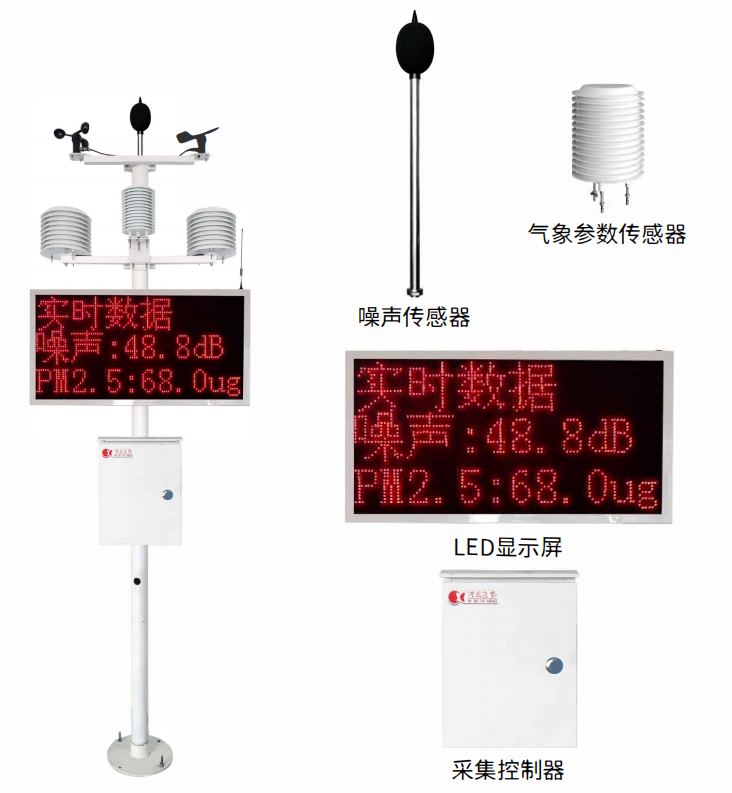

噪聲自動檢測系統組成

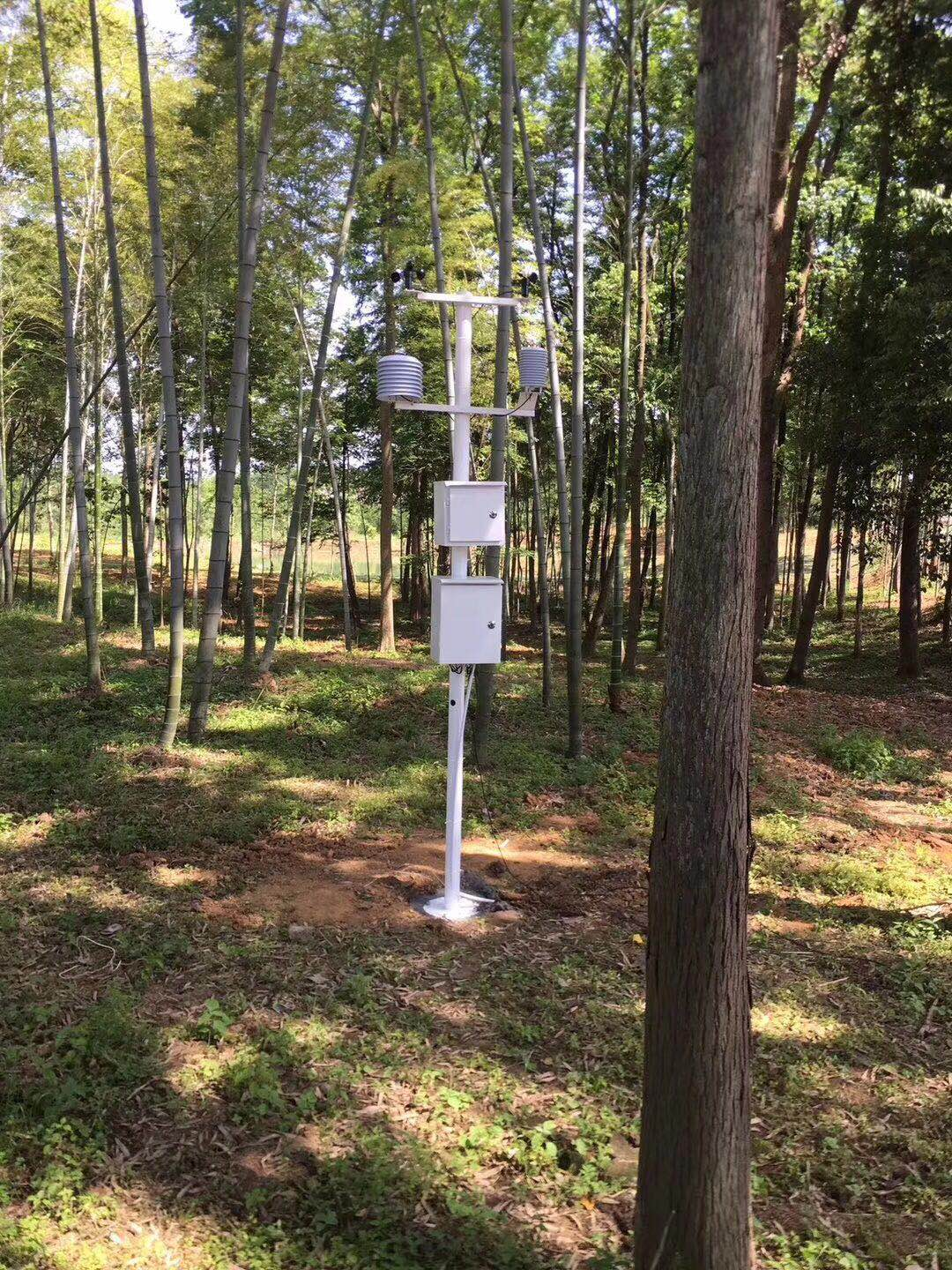

噪聲監測

噪聲監測采用FM-ZSXT型自動監測前端，F(xiàn)M-ZSXT是河北飛夢電子科技有限公司經過多年的開 發和改進后的一款戶外在線監測儀器。噪聲監測前端主要包括戶外傳聲器單元和數據采集控制單元兩部分。

噪聲監測前端主要特點

符合標準：IEC 61672； GB/T3785-2010 1 級；GB/T3241 -2014 1 級；JJG 188-2017《聲級計》； JJG449-2014《倍頻程及1/3倍頻程濾波器檢定規程》；JJG 1095-2014《環境噪聲自動監測儀》； JJG778-2019《噪聲統計分析儀》

可選實時頻譜分析（GB/T 3241 -2014 1級）

★傳聲器入射0, 90度（符合國家《環境噪聲自動監測系統技術要求》）

★采用數字信號處理技術

★系統能夠定時自動或遠程手動校準

★存儲容量大，并支持容量擴大

★噪聲超標自動錄音并上傳

★可根據氣象模塊的測量結果自動排除下雨或大風時的數據

★配合氣象模塊可以實現對戶外傳聲器自動加熱去潮

★具有后備電源，停電時仍然可以保證系統的正常運行

★響應環保，可以搭配太陽能電源模塊使用

★包含傳聲器部分的自動校準功能

★維護方便

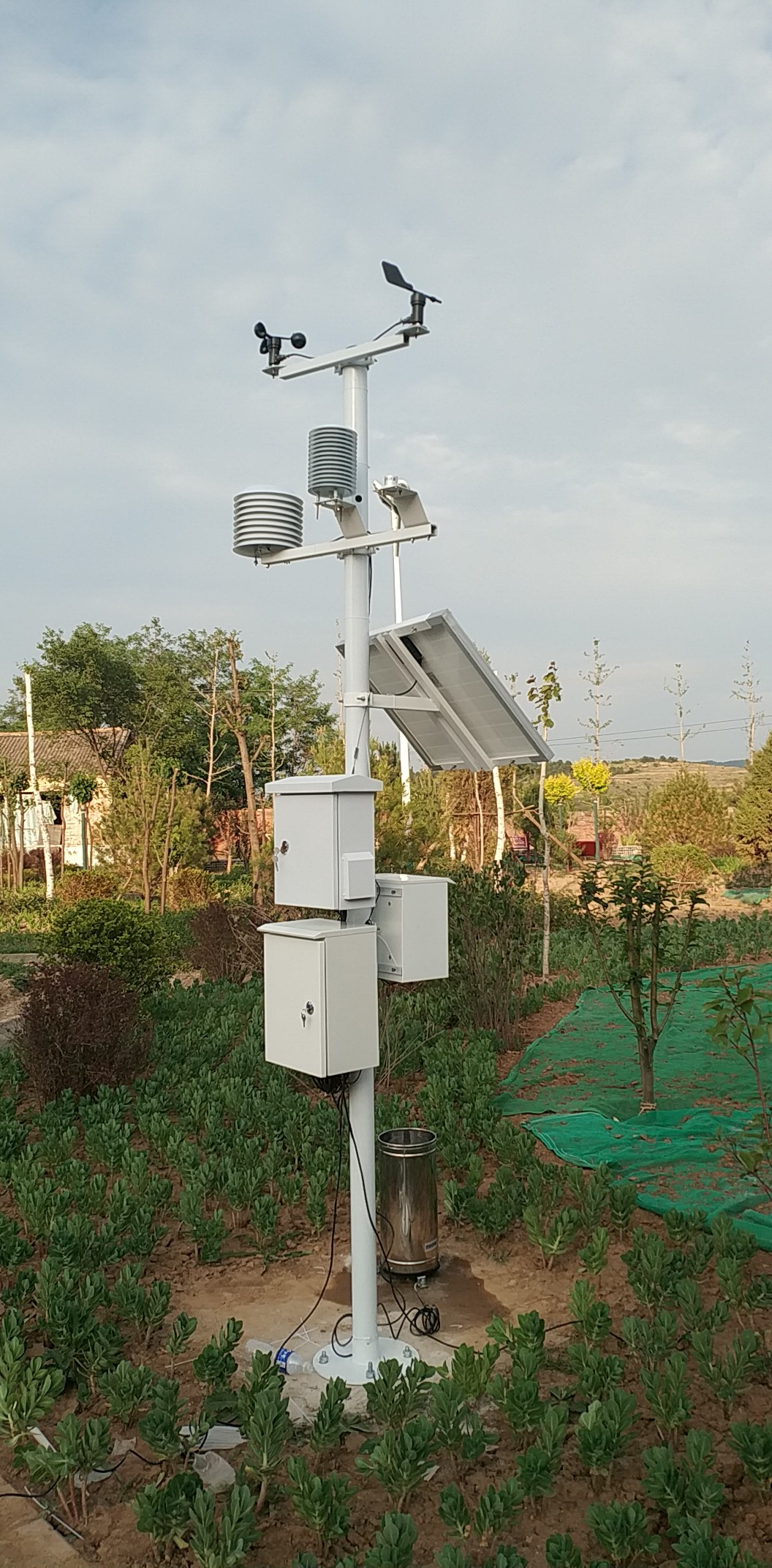

氣象監測

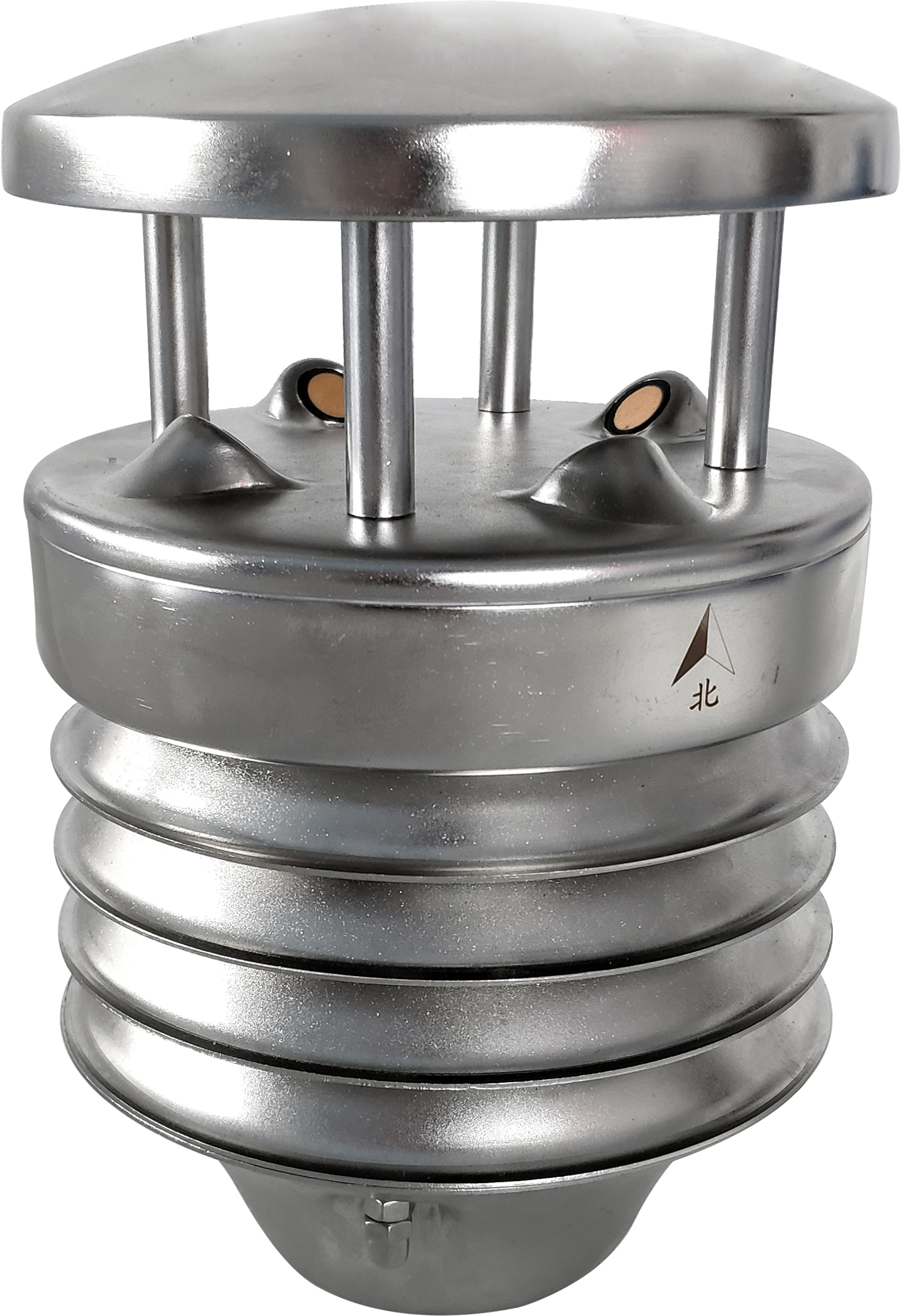

氣象監測系統是采用六合一氣象傳感器，能夠?qū)︼L速、風向、 溫度、相對濕度、大氣壓力、降雨等6種氣象要素進行實時監測。

體積小巧、結構緊湊、安裝簡便，非常適合于氣象站、建筑物、 碼頭、港灣、戶外活動場所等需要對當前氣象進行實時監測的場所。

內置的傳感器采用超聲波來測量水平風速、風向。對降雨的測 量則是通過雨量傳感器來完成的，它是利用雨滴對傳感器表面的撞 擊來實現對降雨量、降雨強度、持續時間等信息的實時監測的，與 傳統雨量桶相比具有無與倫比的優勢。而其具有對大氣壓力、溫度 和相對濕度進行實時監測的能力。能夠?qū)︼L速、風向、降雨進行溫 度補償修正，而且能夠防止水汽、結冰、霧氣等對測量產生的影響，以保證測量數據的準確性。

可以采用太陽能供電，使其在遙遠地區也能正常工作。其安裝使用也十分方便，利用配套的安裝 支架（選配），單人即可實現快速安裝。

特點：

可同時測量六個重要氣象參數（風速、風向、溫度、相對濕度、大氣壓力、降雨）

精確可靠、低功耗

安裝簡單、結構緊湊、輕巧

采用防紫外線、防腐蝕材料

由于無移動部件，使其堅固可靠，維護周期長

噪聲管理平臺（WEB端）

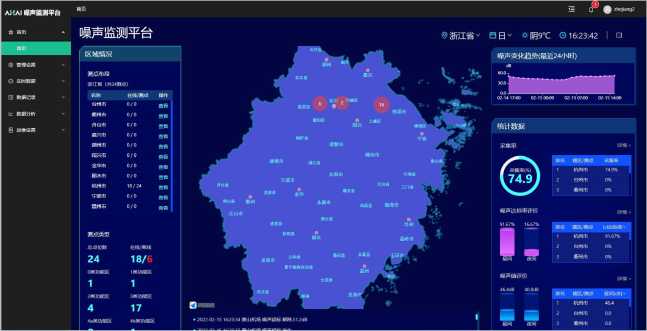

首頁

配合在線數字地圖，以地圖的方式 顯示系統整體的情況，包括測點分布、 在線、采集率和噪聲排名等。

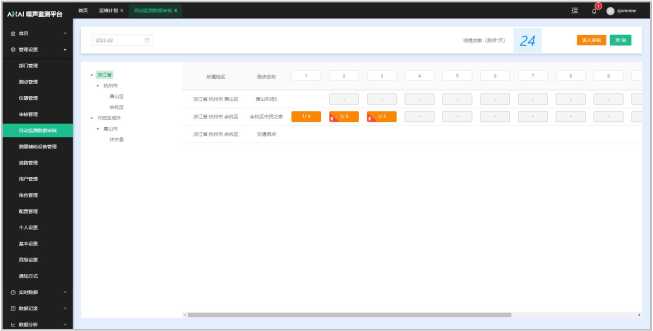

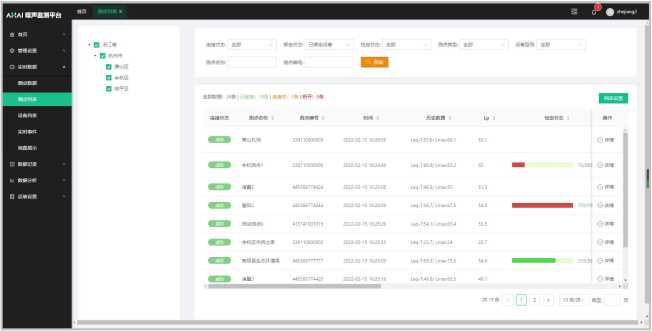

1列表顯示

在需要了解測點更多信息時可以采 用列表顯示界面，列表界面下能夠?qū)Χ?/span> 測點按測點編號或名稱排序顯示，也可 以按照連接狀態、功能區類型或市區等 分組顯示，在測點比較多的情況下可以 很快的找到所關心的點位，并將關心的 點位集中顯示，便于監視

2. 列表顯示

在需要了解測點更多信息時可以采

用列表顯示界面，列表界面下能夠?qū)Χ?/span>

測點按測點編號或名稱排序顯示，也可以按照連接狀態、功能區類型或市區等

分組顯示，在測點比較多的情況下可以

很快的找到所關心的點位，并將關心的

點位集中顯示，便于監視。

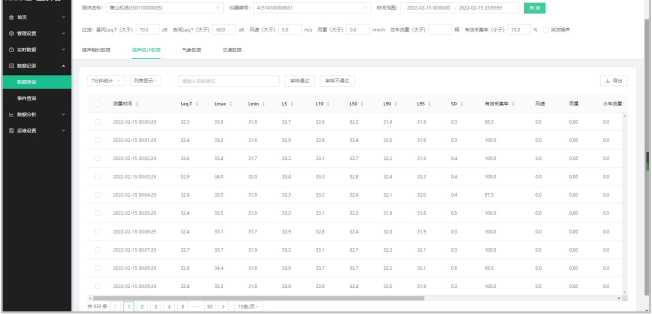

3歷史數據査詢

通過數據采集率能夠全面了解歷史 數據的存儲情況，并且可以從該界面直 接進入相關數據的歷史數據調閱界面， 方便各數據之間的調閱。

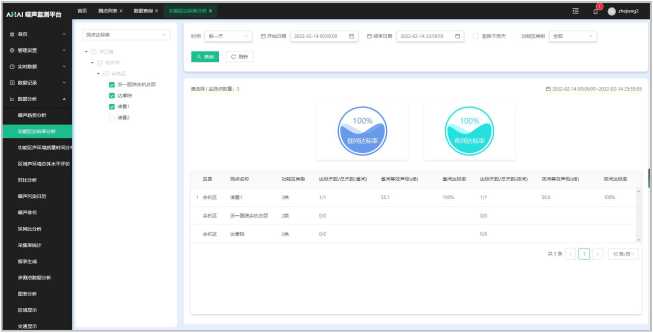

4分析功能

系統集成了豐富的分析功能，包括 噪聲趨勢分析、達標率分析、功能區時 間分布、區域噪聲評價、道路交通噪聲 評價、對比分析、污染日歷、噪聲排名、 同環比分析等。

5審核功能

采用多級審核機制，實現對測量的數 據進行審核，保證進入數據庫的數據準 確性。也可以對運維、測點、設備、用 戶資格和報表輸出進行審核管理，確保 系統能夠再法律法規的允許情況下運 行。

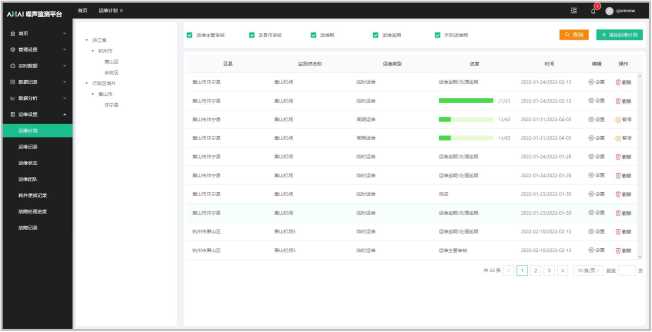

6運維管理

結合APP，可以實現對現場運維的管 理，具有運維計劃制訂、故障管理、耗 件管理、運維提醒、送檢提醒、運維過 程審核、運維團隊管理等功能。

視頻監視

采用高清網絡攝像頭對現場進行圖像采集，通過網絡將圖像實時傳輸?shù)街?/span> 心控制機房。攝像頭可以360度旋轉，可以對周邊環境進行多方位的監視。

可以通過關聯噪聲測點的數據實現事件觸 發錄像功能，可以設定自動錄像的超標噪聲值, 在噪聲過大時就會將現場的畫面記錄下來，保存在硬盤中。

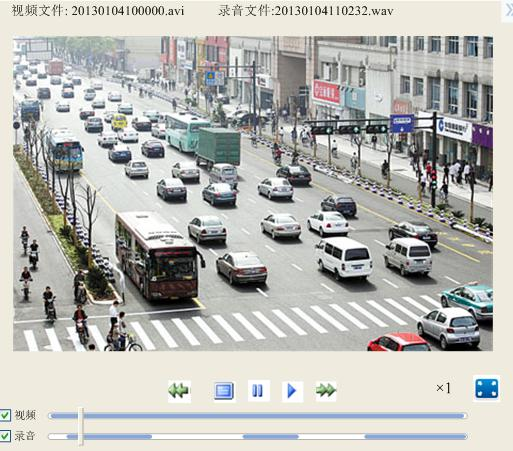

錄像錄音文件可以實現同步回放，并可以 顯示對應時間的噪聲、氣象和車流量數據，從 而可以將噪聲數據與現場環境聯系起來，方便 噪聲源的查找和噪聲治理。

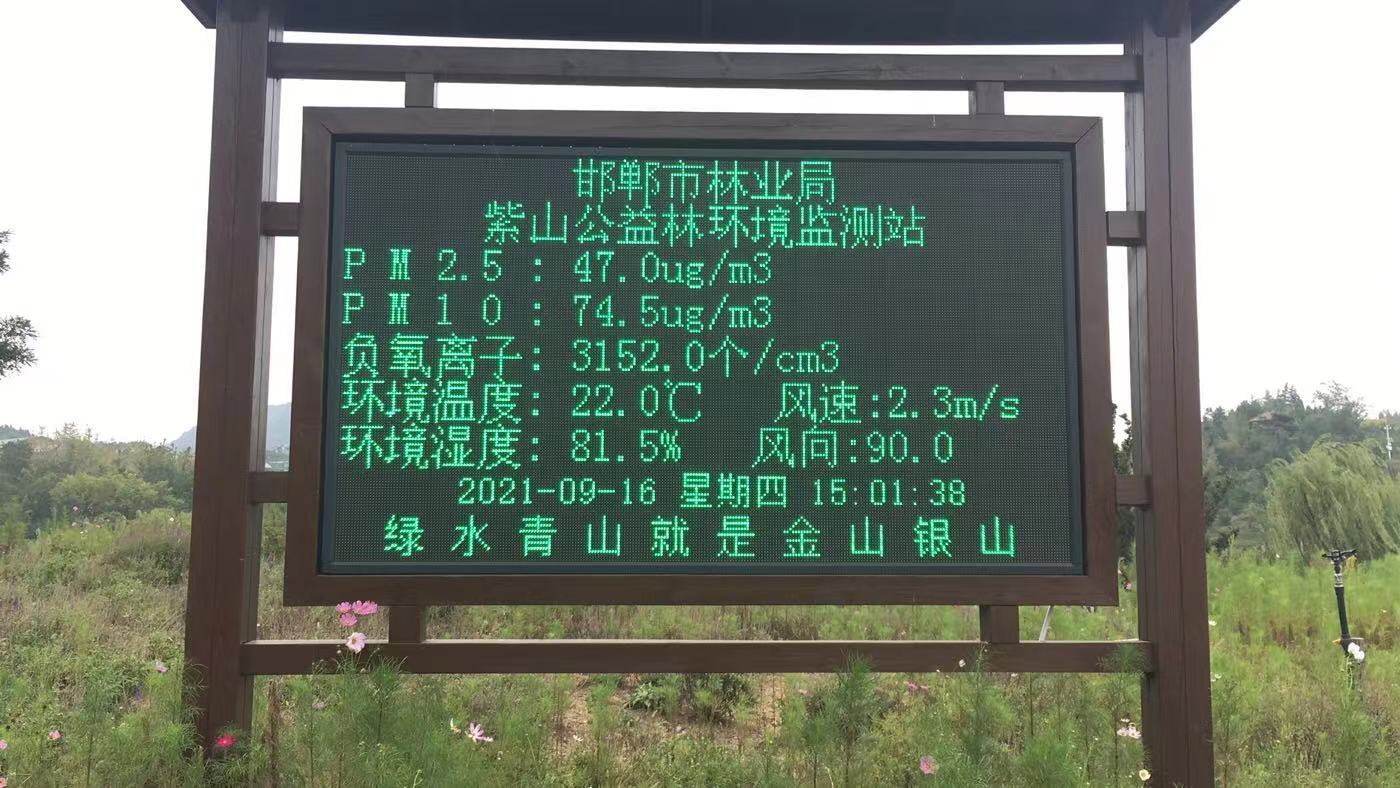

室外顯示屏

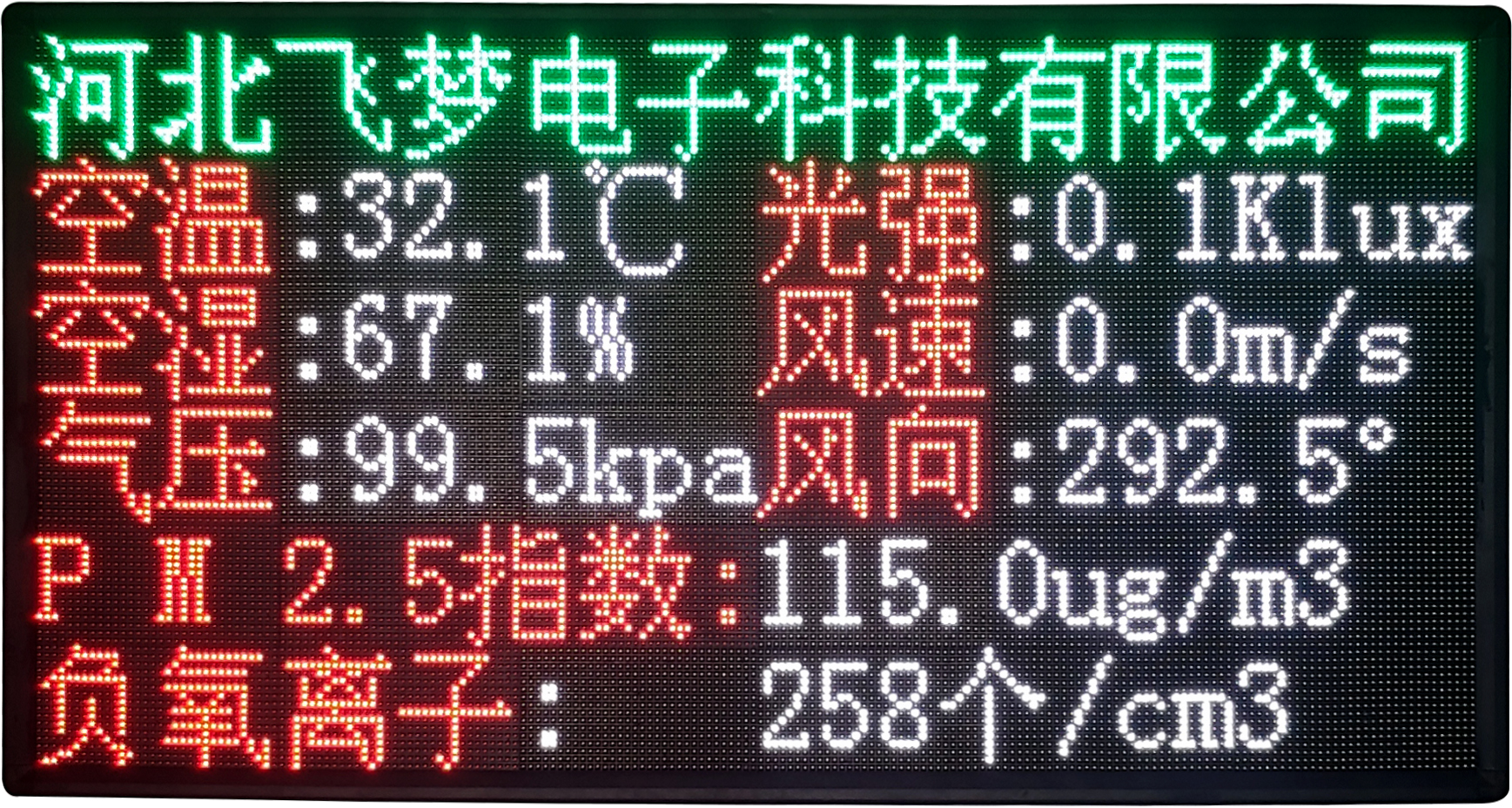

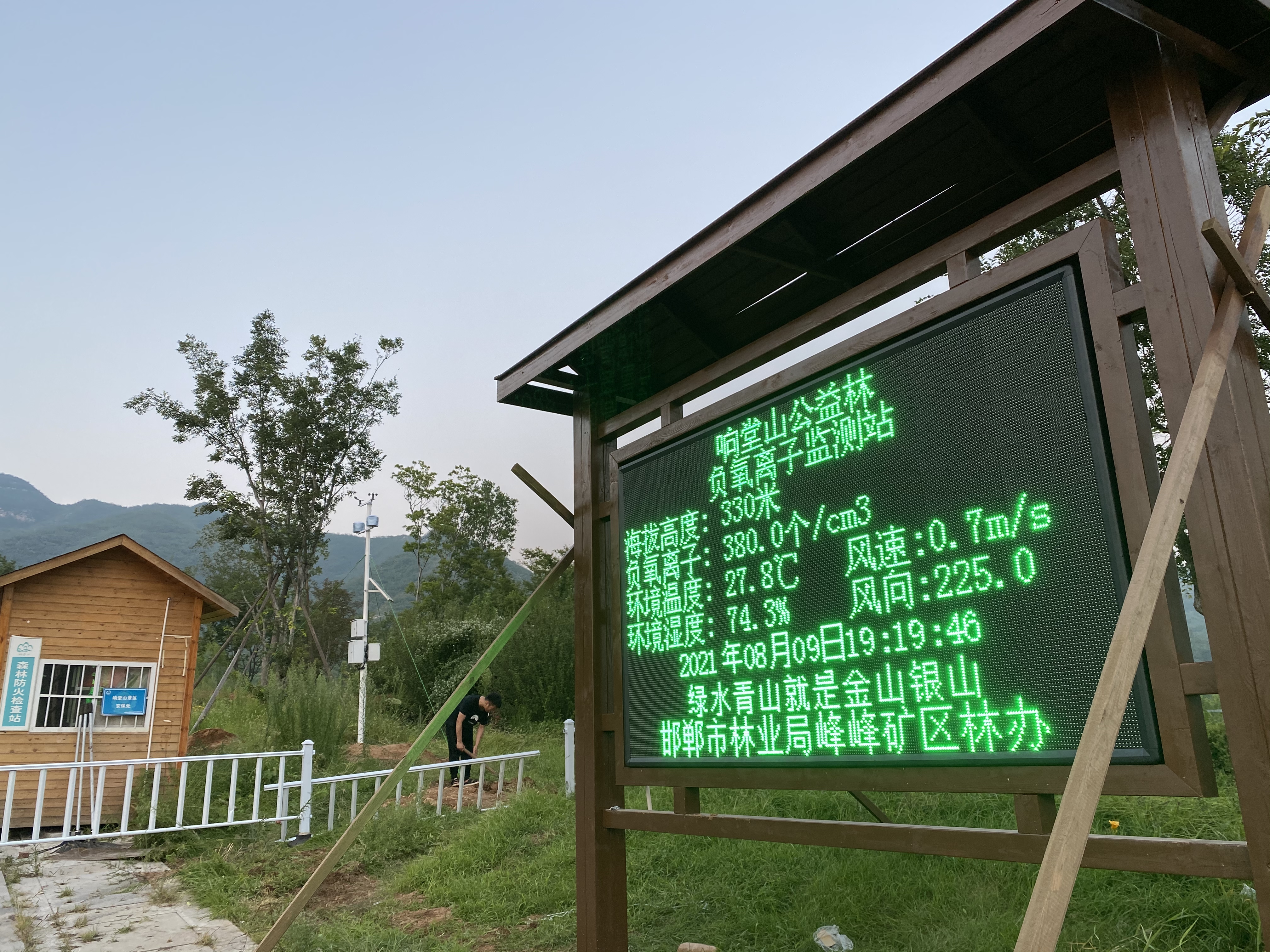

顯示屏可以發布市政信息、當前氣象指標和噪聲結果，以及其他 信息，可以起到一個很好的宣傳平臺。常用的室外顯示屏分全彩和雙 色。

室外全彩LED顯示屏采用紅、綠、藍全彩色像素作為發光器件， 還原自然界的真實色彩，采用國際先進的獨立視頻控制系統控制，光 纖傳輸控制信號，獨立箱體結構，是目前最先進的室外LED平板顯示 產品。

顯示屏節目制作簡單，采用通 用的LED Player軟件，該軟件是一套 專為LED顯示屏設計的功能強大，使 用方便，簡單易學的節目制作、播放 軟件，支持多種文件格式：文本文 件，WORD文件，圖片文件(BMP / JPG / GIF / JPEG. ..)，動畫 文件(SWF/Gif)。
