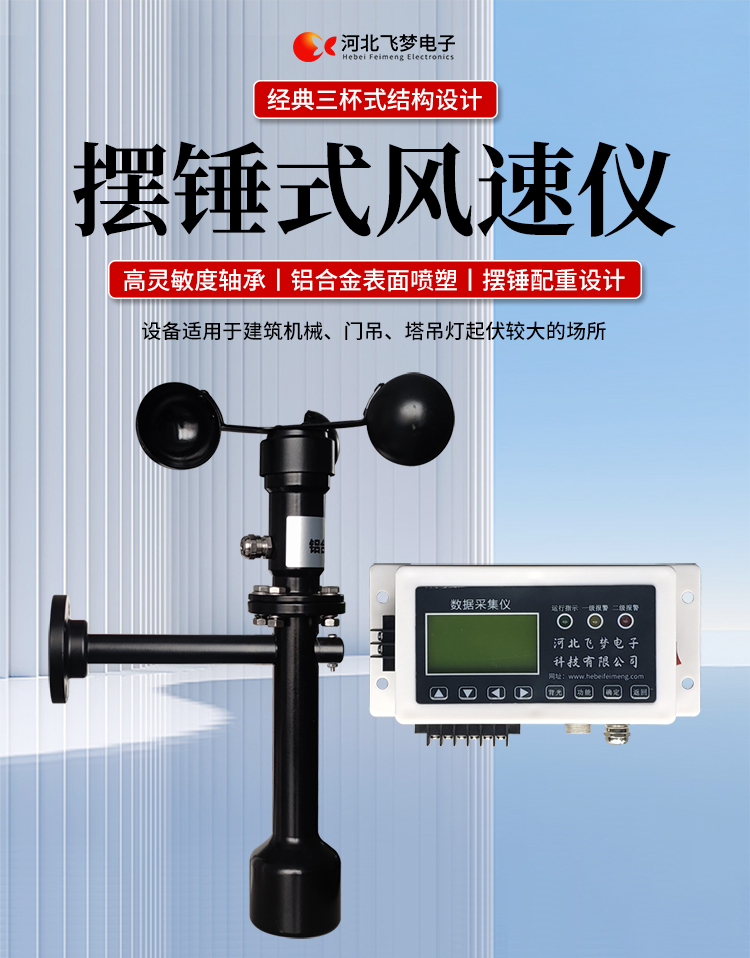

FM-1擺錘式風速儀

簡述：

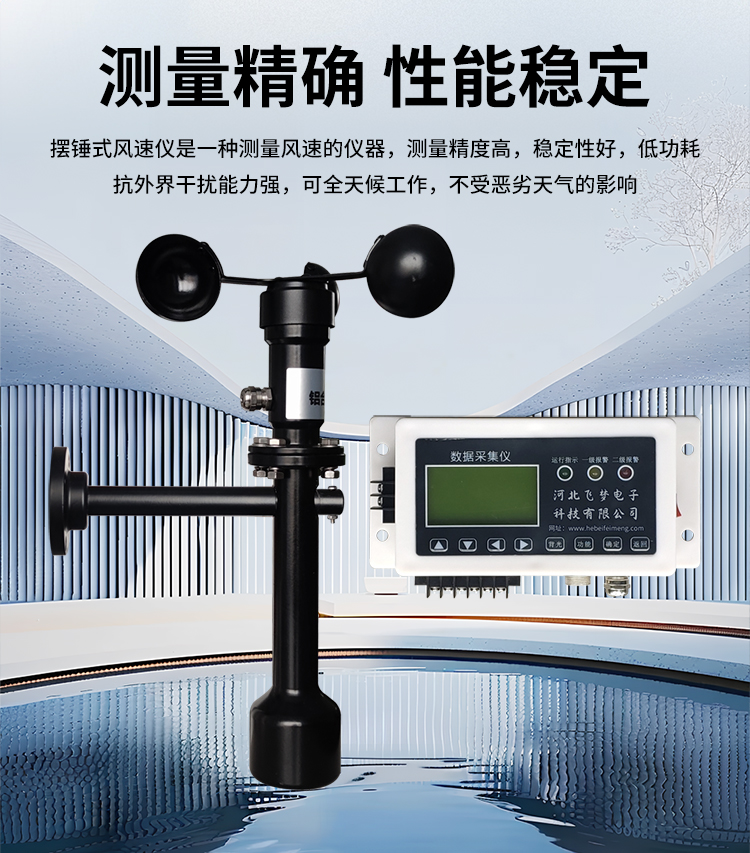

FM-1擺錘式風速儀是由智能測控主機、高精度測量風速傳感器和通訊軟件三部分組成。智能測控主機用于實現傳感器的檢測、顯示、存儲和報警。該儀器采用微功耗芯片和電路設計，優質存儲芯片，數據讀取快、存儲容量大。配有液晶顯示屏，可隨時查看實時數據。高精度測量風速傳感器，性能可靠，攜帶方便，是一種較為先進的測量風速的儀器，測量精度高，量程寬，穩定性能好，低功耗，抗外界干擾能力強，可全天候工作，不受天氣變化的影響等優點。

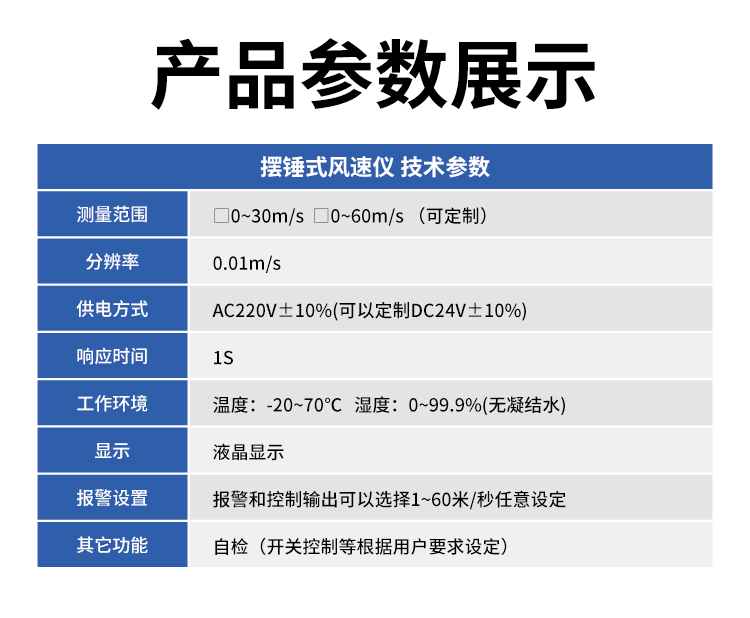

技術參數：

突出性能：

FM-1擺錘式風速儀，采用電子技術、微電腦處理技術為一體，主機采用自主研發單片機主板及其配套的標準I/O板卡，外加相應的信號調理模塊，對數據采集及輸出控制可靈活變更，低功耗，數字電路全部采用 CMOS芯片，有斷電記憶功能，可以長期連續工作，傳輸距離遠，抗電磁干擾能力強等功能。

.專業的一體化安裝方式，體積小巧，攜帶、安裝方便。

.顯示功能，自動檢測風速信號進行微機處理;在顯示屏上顯示風速或風力等級。

.具有聲光報警功能，窗口顯示的是風速報警控制值，加、減可以設置報警值，當超過預設風速時，發出控制命令(切斷設備電源，使設備停止工作)進行聲光報警。

.安裝調試全部鍵盤操作，給用戶更改起重機工況后調整帶來j大方便，儀表頂部采用插入式接線，使用戶接線更方便，防止錯誤接線，造成對主機的損害。

  安裝在固定位置可以自由轉動仍然保持與地面垂直，可自由平衡在±800，有阻尼功能

風速儀系統構成

FM-1擺錘式風速儀由風速傳感器、主機、傳輸電纜等附屬裝置構成。

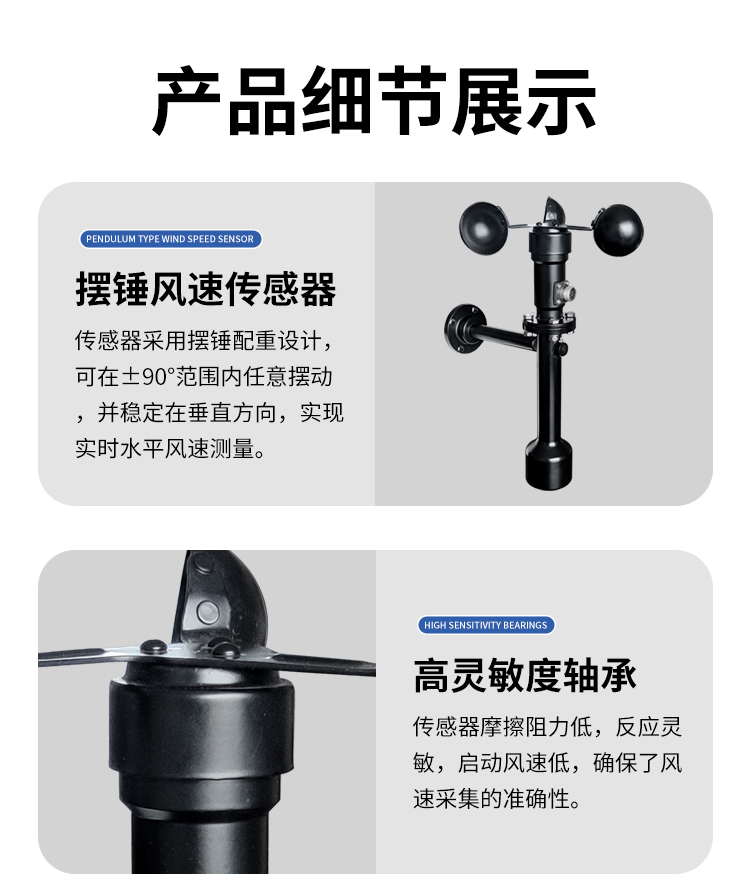

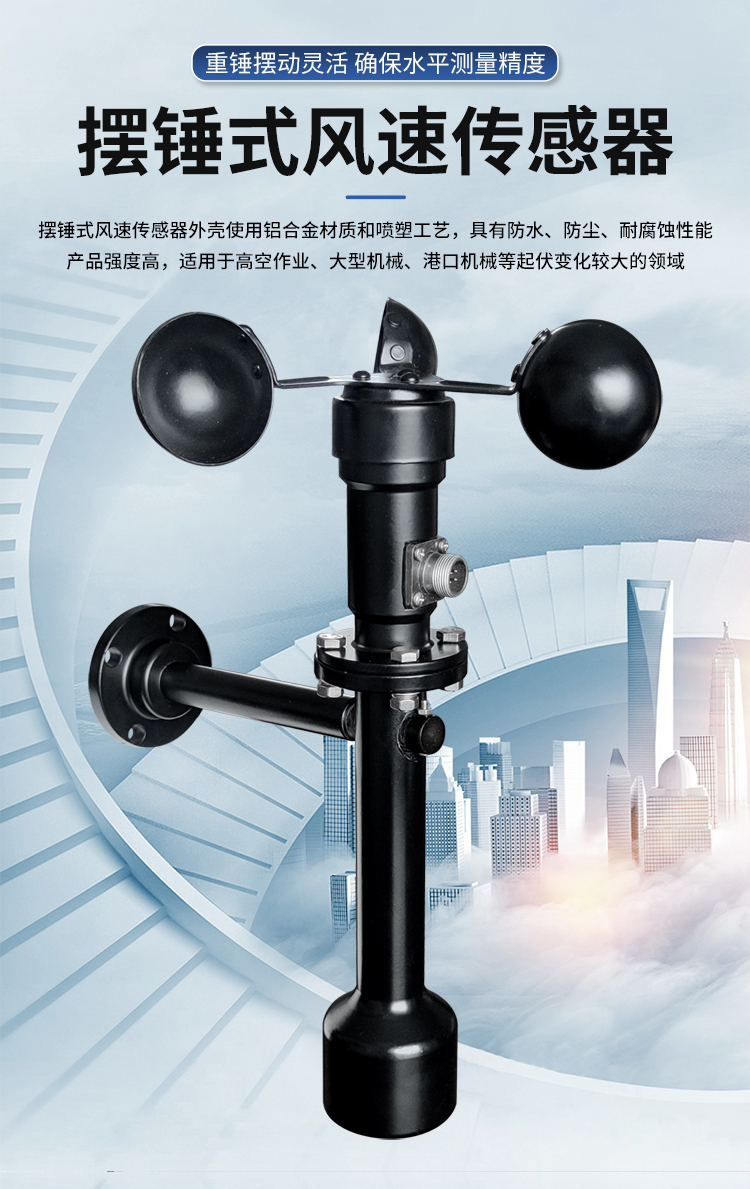

1、測風傳感器

風速傳感器的風杯由高耐候性、高強度、防腐蝕和防水金屬制造，傳感器殼體使用鋁合金成形，內部電路均經過噴涂三防漆處理，整個傳感器具有很好的耐惡劣環境的適應性。

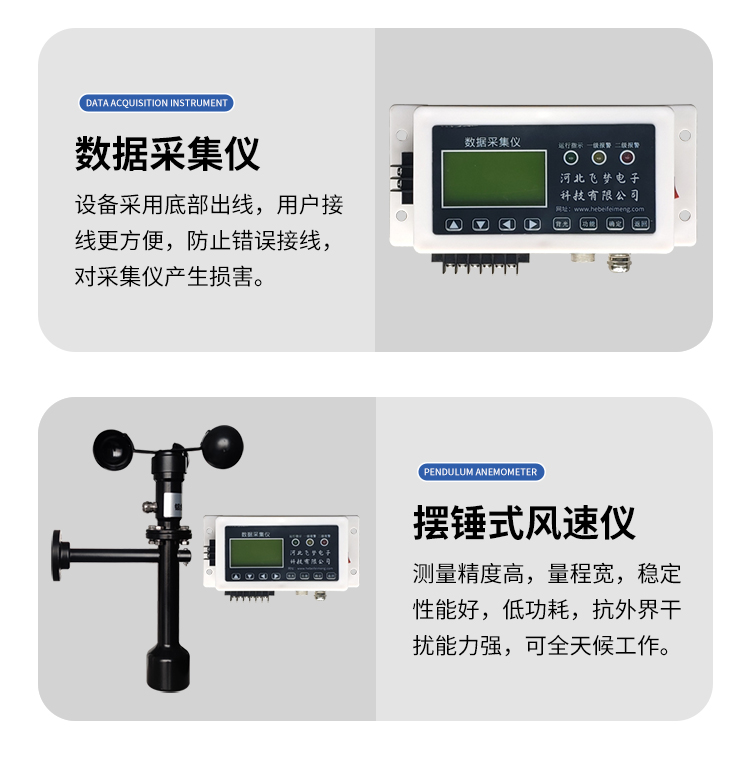

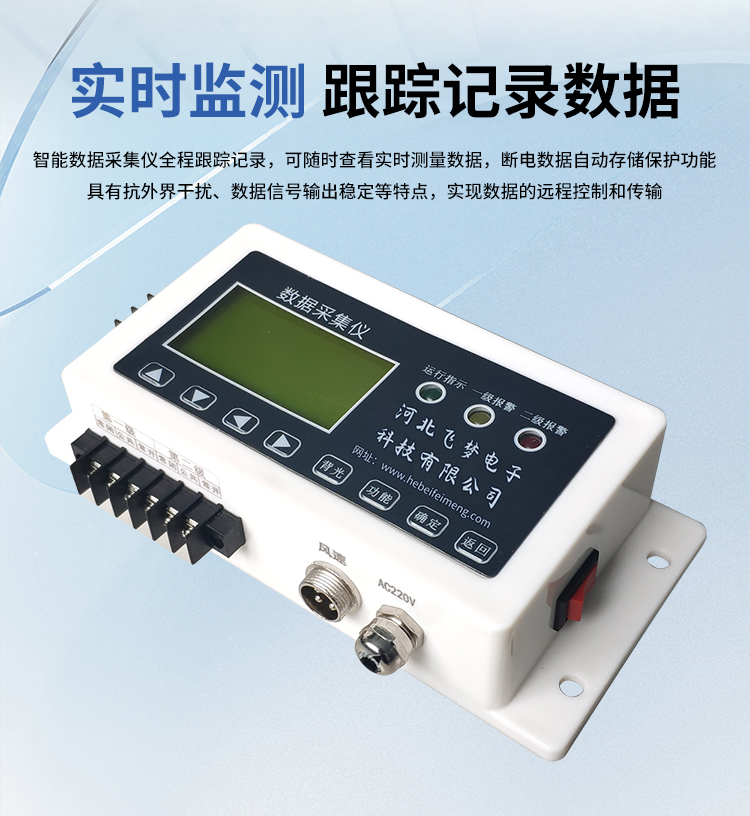

2、主機

 風速儀主機由信號處理電路、單片機電路、數碼管顯示器、報警控制電路組成， 機箱采用 ABS工程塑料殼體，箱內配有高可靠供電電源，具有j可靠的抗電磁干擾能力，高低電壓保護能力，能保證主機在－20℃～60℃,濕度10％─95％范圍內均能正常工作。

3、自動報警電路

當風速超過預警風速時，會聲音自動報警，提示工作人員注意。

現場安裝調試及使用

1、安裝說明:

測風傳感器的安裝：

a、 風速傳感器應安裝在相距 500-600mm水平面距地面或船甲板高度的支架上。

b、安裝尺寸如下：

2、使用說明：

在正常工作時：窗口風速顯示當前實時的風速；按風速和風力鍵切換后顯示的是風力等級；

在設置運行時：窗口顯示的是風速報警值

適用范圍：

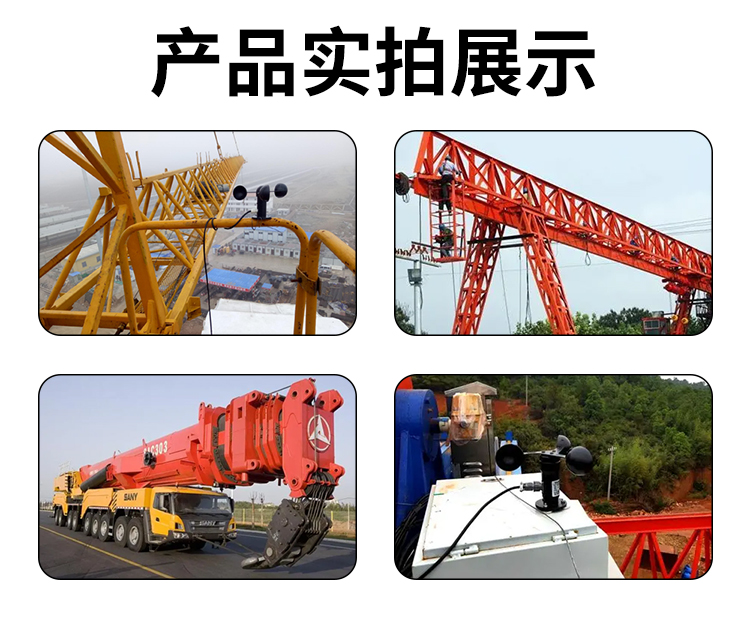

　　超聲波風速報警儀廣泛應用與建筑機械(起重機、履帶吊、門吊、塔吊等)、鐵路、港口、碼頭、電廠、氣象、索道、環境、溫室、養殖等領域測量風速和風力?？梢詫?shí)現設備風速指示數字化及自動化，是相關設備不可缺少的安全檢測儀器。
